TOX Thermo Proof Mini Abstandsmontagesystem M8/200

Der Thermo Proof Mini ist ein Abstandsmontagesystem für leichte bis mittlere Lasten zur Befestigung von z. B. Fallrohren, Schilder, Jalousienführungen, Briefkästen usw.
Es ist speziell für weiche Dämmstoffe, wie z.B. Styropor oder Steinwolle geeignet und besitzt mehrere Anschlussmöglichkeiten. Die sichere Verankerung im Baustoff wird durch den Barracuda 14/70 Dübel gewährleistet.

Produktvorteile:

• keine Wärmebrücken (Wärmetrennung durch Iso Spacer)
• keine Druckbelastung auf der Fassade
• schlanke Kopfgeometrie für unsichtbare Befestigung
• Für Styropor und speziell auch für weiche Dämmstoffe wie z.B. Steinwolle
• variable Anschlussmöglichkeiten: M10 Außengewinde, M6 Innengewinde oder Schrauben mit Ø 3-5 mm
• für Dämmstoffstärken von 50-200 mm einsetzbar

Anwendung:

1. Gewindestange auf die benötigte Länge kürzen
2. Bohrloch mit Ø14 mm im Baustoff erstellen (Bohrlochtiefe 90mm + tWDVS)
3. Bohrloch reinigen
4. Barracuda 14/70 mit max. zwei Umdrehungen auf die Gewindestange aufdrehen
5. Den vormontierten Thermo Proof Mini in das Bohrloch einschlagen bis der Iso-Spacer mit der Außenwand bündig ist.
6. Fertig eindrehen mit Akku-Schrauber bis der Kragen des Iso-Spacer bündig am Putz anliegt.

Anwendungsbeispiel 1: z.B. Regenfallrohrbefestigung: Abdeckkappe TOX Flexi Cap aufstecken und Rohrschelle montieren
Anwendungsbeispiel 2: Montage mit metrischer Schraube M6 für Diverses: Montagestift ausdrehen, Befestigung des Anbauteils mit M6 Schraube
Anwendungsbeispiel 3: Montage mit Schrauben für Diverses: Montagestift ausdrehen, Barracuda Dübel 5/25 in den Iso-Spacer einschlagen, Befestigung des Anbauteils mit einer Ø 3 - 5mm Schraube

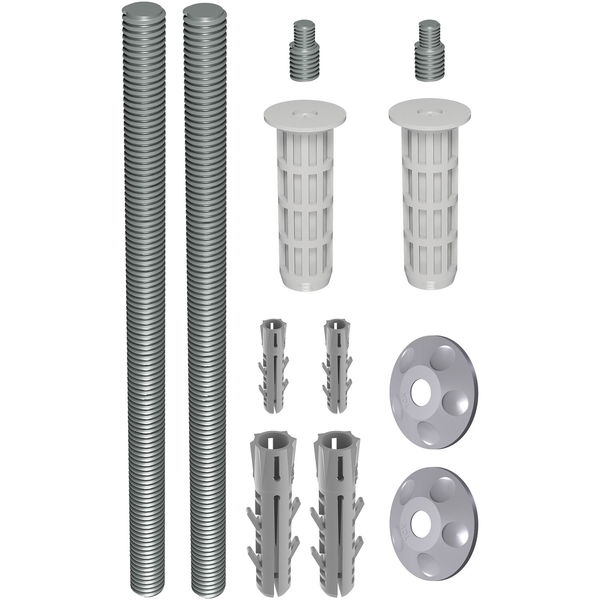

Inhalt:
2x Thermo Proof Mini M8/200 (Gewindestange, Iso Spacer, Montagegewindestift M6/M10)
2x Spreizdübel Barracuda 14/70 mm
2x Spreizdübel Barracuda 5/25 mm
2x Flexi Cap M10

• Marke: TOX
• Größe(mm): M8x200
• L(mm): 200
• Type: Proof Mini
• Gewinde:
  • M8
• Hinweis: für Dämmstoffstärken von 50-200 mm
• Bohr ø(mm): 14
• Inhaltsangabe (GT): 1
