RAMPA RAMPA TYP TSM verzinkt

Starke Verbindungen für Beton und Mauerwerk.

RAMPA-Muffen Typ TSM mit einem Innensechsrundantrieb ermöglichen eine einfache und sichere Montage in Beton mittels Tangentialschrauber. Die Muffen Typ TSM bieten durch ihre spezielle Gewindekontur sicheren Halt, sowie hohe Lasten bei geringen Randabständen und lassen sich oberflächenbündig verarbeiten. Rampa Muffen Typ TSM sind zugelassen für Betonfestigkeitsklassen von C20/25 bis C50/60 und eignen sich sowohl für gerissenen und ungerissenen Beton als auch für Mauerwerk, Porenbeton und Holz. Hergestellt aus hochwertigem, verzinktem Stahl, bieten sie eine langlebige und robuste Befestigung. Die Innengewindegrößen M6, M8 und M10 sorgen für flexible Einsatzmöglichkeiten und maximale Sicherheit in Ihren Projekten.

Rampa Muffen Typ TSM verfügen über die Europäische technische Zulassung ETA-23/0542, was ihre Qualität und Zuverlässigkeit unterstreicht.

Ideal für:

• ungerissenen Beton
• gerissenen Beton
• Mauerwerk

Produktvorteile:

• extrem stabil
• einfache Handhabung schnell und unkompliziert
• vielseitig einsetzbar
• perfekt für jedes Bauprojekt
• einfache, schnelle und sichere Montage/Demontage, insbesondere bei Überkopfarbeiten
• sauberes Montagebild ohne störende Elemente
• spezielle Gewinde-Geometrie für sicheren Halt und hohe Lasten im Beton
• metrisches Innengewinde für vielfältige Anwendungsmöglichkeiten
• geringe Randabstände für mehr Flexibilität
• mit Bewertung ETA-23/0542

Anwendung:

1. Bohrloch mit Hammerbohrer oder Hohlbohrer erstellen.
2. Bohrloch gründlich reinigen.
3. RAMPA-Muffen Typ TSM mit Tangentialschrauber oder Ratsche einschrauben.
4. Schraube muss oberflächenbündig mit dem Beton eingeschraubt werden. Das Anbauteil wird mit einer handelsüblichen metrischen Schraube oder Gewindestage befestigt. Auf das Anzugsdrehmoment des metrischen Gewindes ist zu achten.

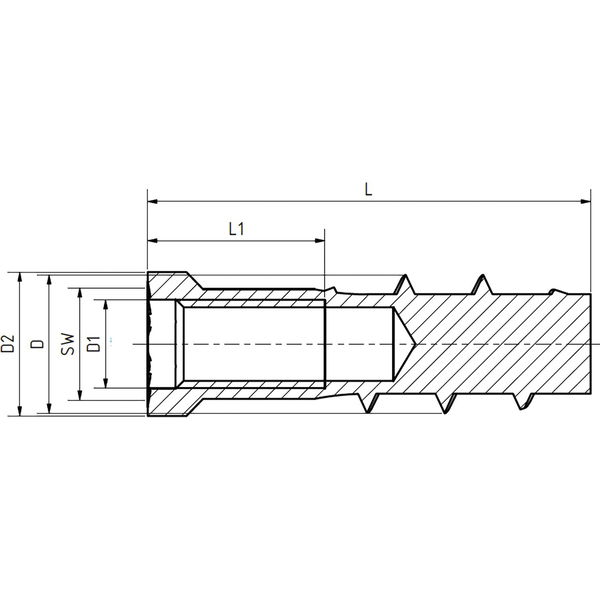

• L(mm): 40
• Material: Stahl
• Oberfläche: verzinkt
• Type: TSM
• Marke: Rampa
• Außen ø(mm): 14,5
• L1(mm): 8
• Gewinde:
  • M10
• Antrieb(mm): TX60
• Kopf ø(mm): 16
• für Bohrungs ø: 12
• Inhaltsangabe (ST): 10

Dokumente/Downloads

• Technisches Merkblatt
