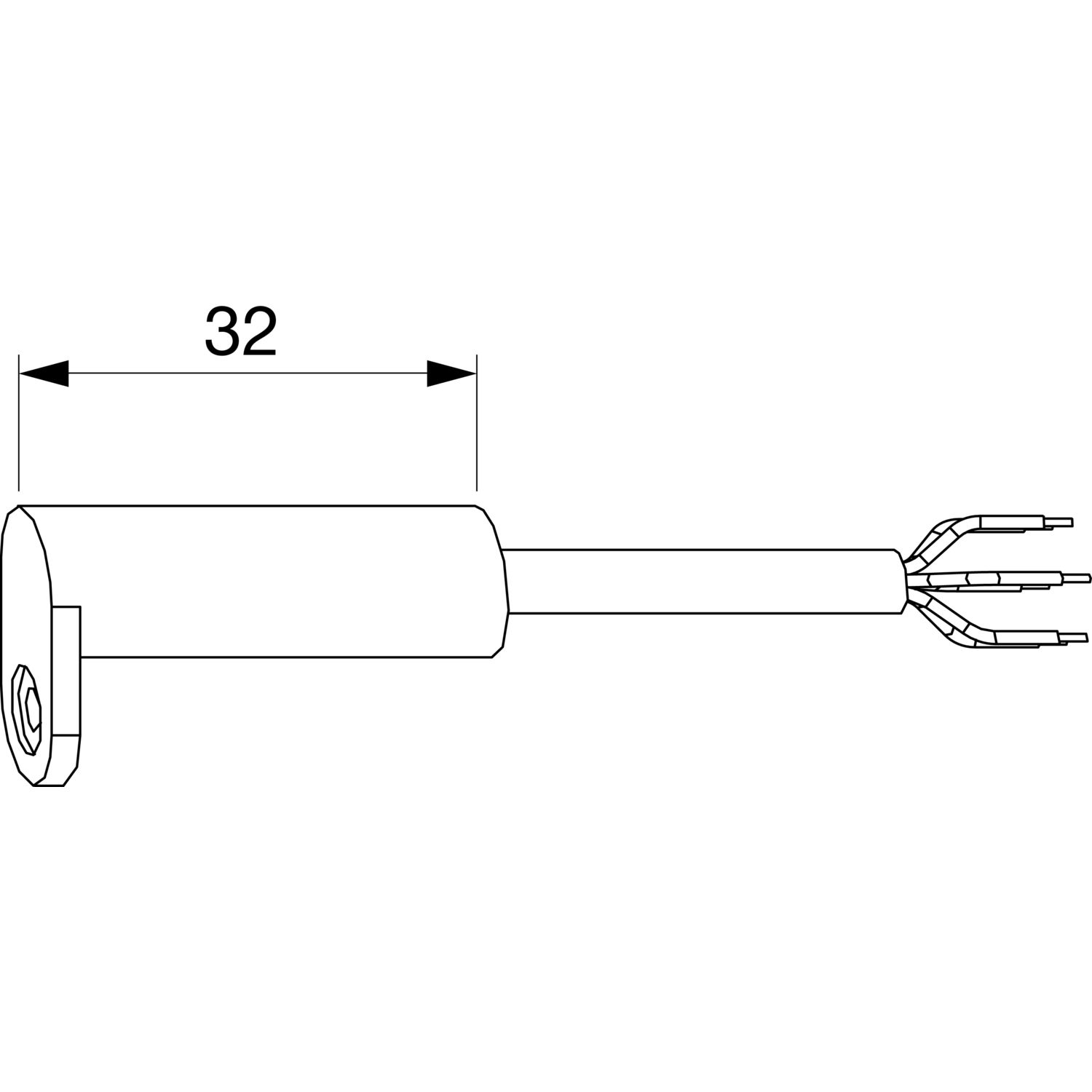

MACO-TRONIC Reedkontakt kombi Öffnungs-/Verschlussüberwachung, Kabel 6m, silber

Mit Fremdfeldüberwachung, inkl. Kabel 6 Meter (0,14 mm²).

WICHTIG: Frühester Einschaltpunkt des Reedkontaktes ist, wenn sich die Verschlussrolle mind. 50 % darüber befindet.

Arbeitskontakt:

• Schließer (geschlossen bei angelentem Magnet) zur Verschluss- bzw.
  Öffnungsüberwachung
• Öffner (Kontakt öffnet bei Manipulation mit einem Fremdmagneten)
  zur Fremdfeldüberwachung
• Sabotagelinie

Alarm bei:

• Öffnung des Fensters / der Fenstertüre
• Betätigung der Olive
• gewaltsamem Verschieben eines Schließzapfens
• Manipulation mit Fremdmagnetfeld
• Unterbrechen der Sabotagelinie

Achtung: Niemals einen Glühlampen-Durchgangsprüfer verwenden und niemals die technischen Daten des Reedkontaktes überschreiten.

Die Anschlussbelegung muss, durch Ausmessen mit einem handelsüblichen
Digitalmultimeter mit Duchgangsprüfer, in folgender Reihenfolge ermittelt werden:

Ermitteln der Sabotagelinie:

• Adernpaar hat immer eine Verbindung
• keine Änderung bei angelegtem Magnet

Schließerkontakt:

• Adernpaar hat Verbindung bei angelegtem Magnet
• Wird der Magnet entfernt öffnet der Kontakt

Öffnungskontakt (Fremdfeldkontakt):

• Adernpaar hat bei nicht angelegtem Magnet Verbindung
• Wird der Magnet direkt an die Stirnseite der Magnetschalterhülse gelegt, ohne Luftspalt, öffnet die Verbindung

Technische Daten:

• Arbeitskontakt, Ruhekontakt: A/Schließer, B/Öffner
• Anschlussart: Standardkabel 2, 4, 6 Meter, LIYY 6 x 0,14 mm²
• Kontaktbelastung: 10 Watt
• Schaltspannung: max. 100 V DC
• Schaltgleichstrom: 0,5 A
• Temperatur bei festverlegtem Kabel: -25° C bis +75° C
• Temperatur bei bewegtem Kabel: -5° C bis +50° C
• Schutzart nach DIN 40050: IP 68
• VdS Öffnungsüberwachung: G 108015 VdS C
• VdS Verschlussüberwachung: G 108015 VdS C
• VdS kombinierte Verschluss- und Öffnungsüberwachung: G 108015 VdS C

Installationshinweis:
Bei der Magnetschaltermontage muss eine Bohrung von mind. 10 mm vorgesehen werden. Den Magnetschalter mit der mitgelieferten Schraube 3 mm befestigen. Die Kabelenden des Magnetschalteres sind zum Anschluss an die Alarmanlage aus dem Blendrahmen herauszuführen, Schleife für Demontage vorsehen.

Nach Beendigung der Montage unbedingt eine Funktionskontrolle durchführen.

• Werksnummer: 455427
• Farbe: silber
• System:
  • MULTI
• Verwendung für:
  • Holz
  • Kunststoff
  • Aluminium
• Marke: Maco
• Bandseite:
  • universal
• Inhaltsangabe (ST): 1
